ワイヤー・ハーネスの結束にテープ結束機『結束名人』

-結束名人3つの特徴-

◆仕事が速い！
結束時間は、わずか1.5秒で完了！生産効率UPに貢献します！！

◆安定品質！
巻付け後の横位置ズレが殆ど無く、連続作業でも一定品質を維持できます！！

◆コンパクト！
卓上に置いても場所を取らないコンパクトサイズで、持運びも簡単です！！

◆2サイズ展開！
結束径φ3～6mmとφ7～21mmの2機種の展開で様々な用途にお応えします！！

TA-0306-1の詳細  TA-0721-2の詳細

※ビデオはTA-0306-1の紹介ビデオになります。TA-0721-1用のビデオはコチラからご覧いただけます。

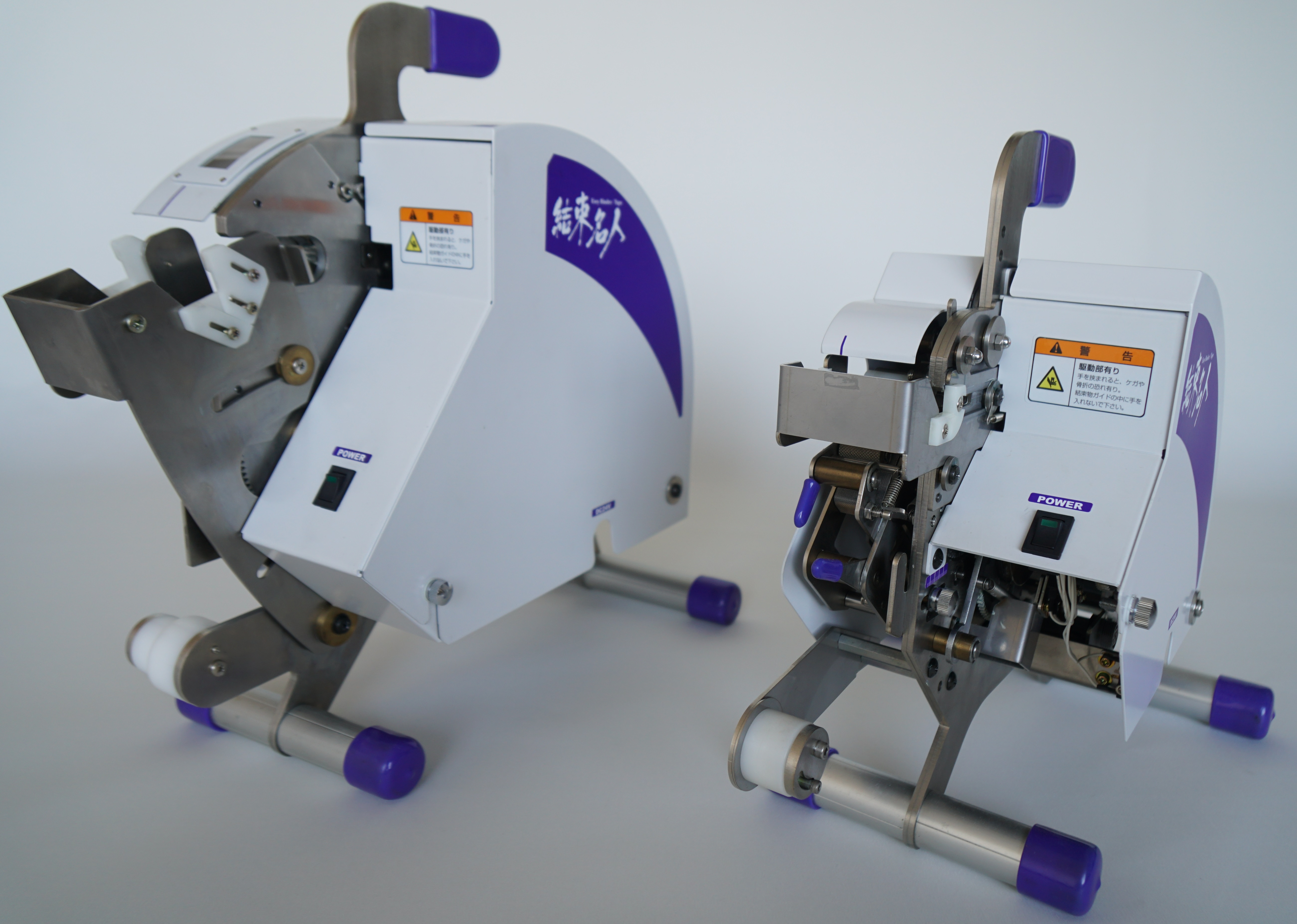

ワーク（電線、ワイヤー・ハーネス等）に、のり巻き状にテープを巻く装置です。
対応テープ幅は最大20mmになります。
お客様の仕様、テープや結束物をお借りし、巻付けテストを承ります。
また、ご購入時にはお客様の結束物とテープを最適に結束できるようにカスタマイズしてから納品いたします。

オプションもご用意しております。

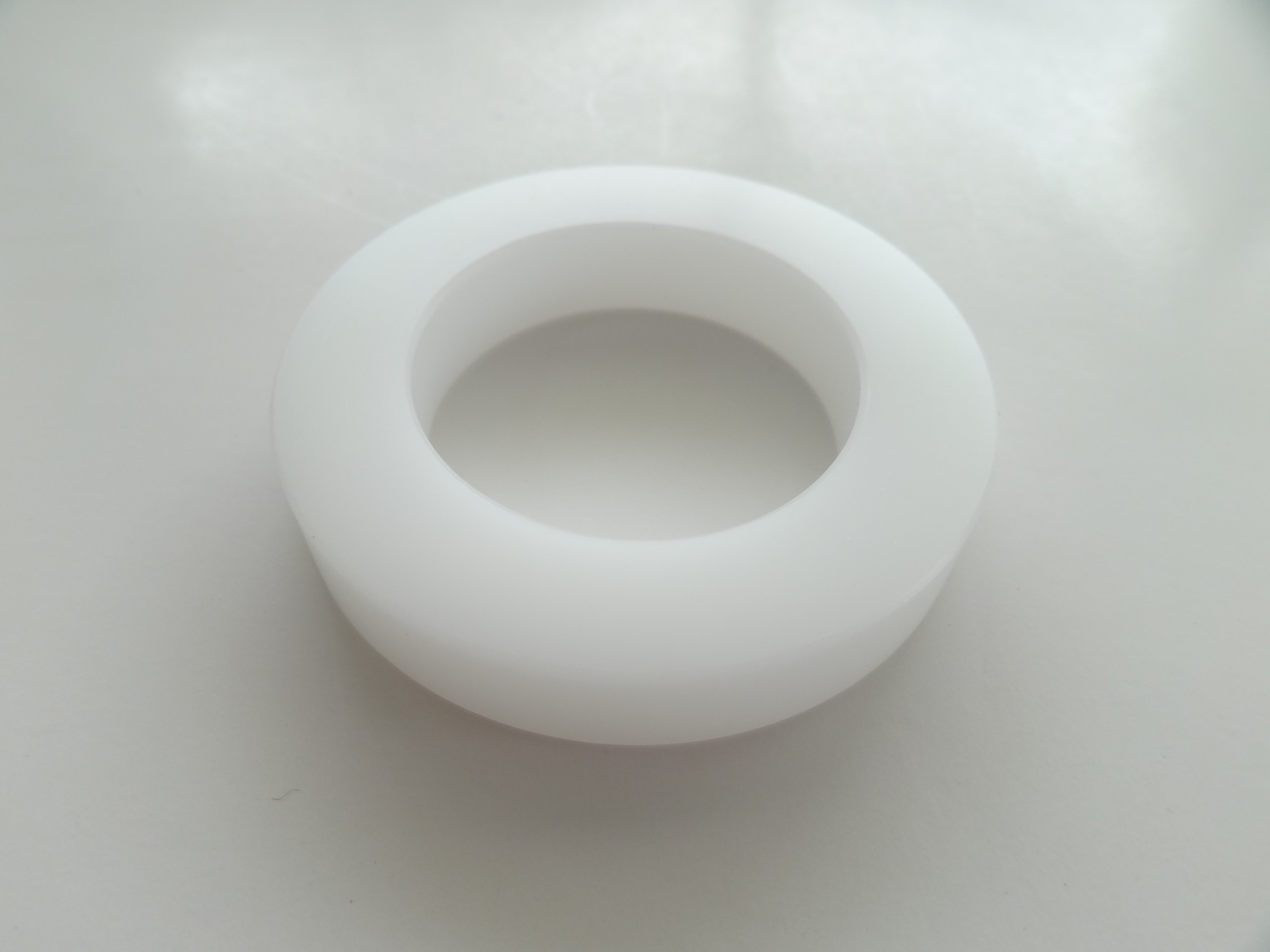

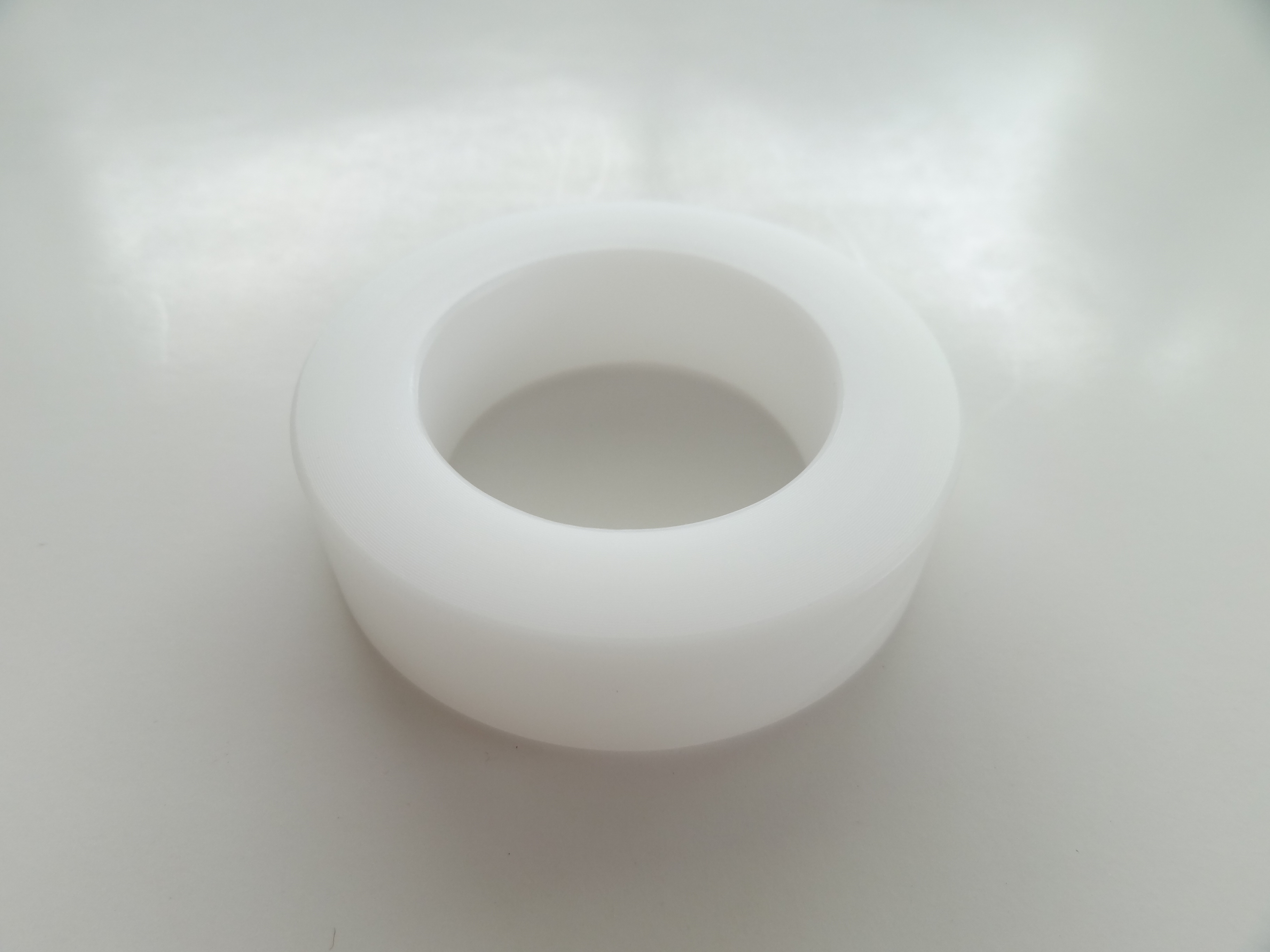

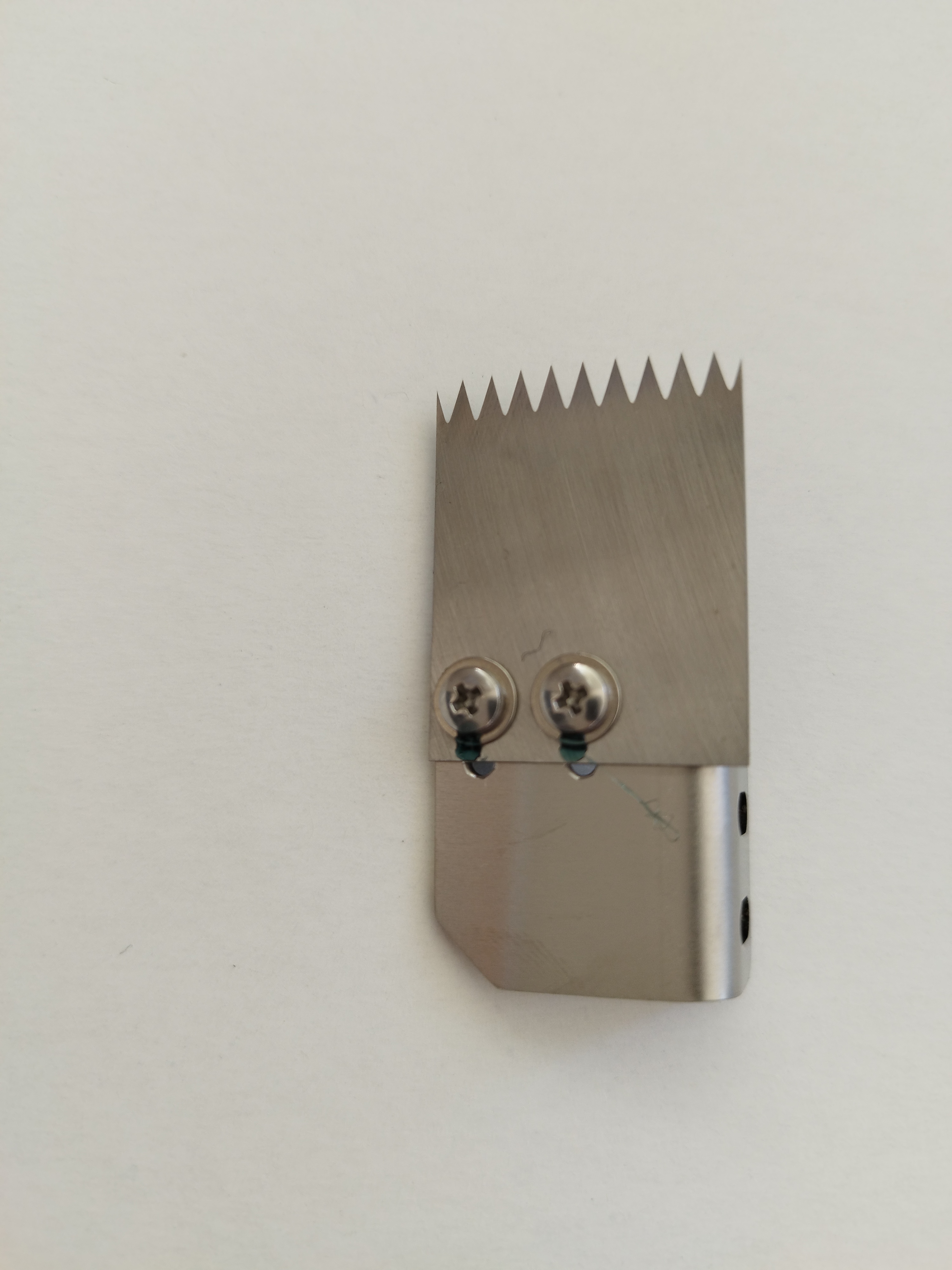

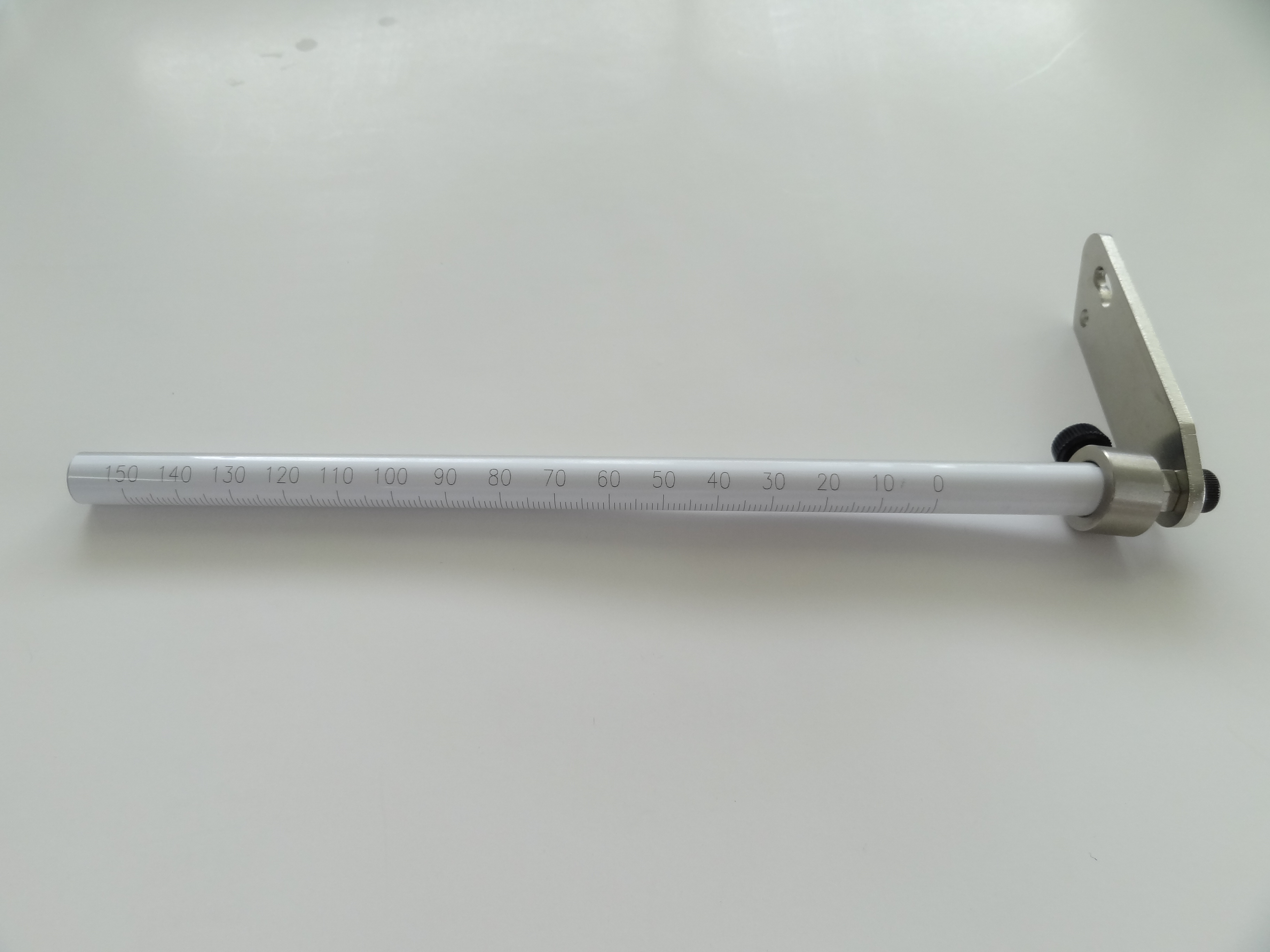

6mmテープ幅対応テープリールスペーサー	10mmテープ幅対応テープリールスペーサー	テープ巻位置決め用寸法ゲージ	小ピッチカッター刃

型式	TA-0306-1	TA-0721-2
テープカット長	23mm～39mm（7段階に可変）	47mm～116mm（5段階に可変）※
巻き仕様	1箇所巻き
結束時間	約1.5秒
対応ワーク径	φ3mm～6mm	φ7mm～21mm
対応テープ幅	3～20mm（一部のテープはオプションのテープリールスペーサーが必要）
使用可能テープ	ビニル・ポリプロピレン・紙
外形寸法	幅250mm×奥行342mm×高さ338mm	幅250mm×奥行380mm×高さ395mm
電源	AC100V　50/60Hz（ACアダプタ）
消費電力	約15W
本体重量	6.8kg	9.8kg

※1　テープ材質及び周辺温度により誤差が生じることがあります。
※2　すべてのテープの巻き付け可能なわけではありません。

＜参考＞弊社における出荷時巻き付けテストテープ一覧
日東電工社製19mm幅ビニルテープ
電気化学工業社製19mm幅ビニルテープ
電気化学工業社製19mm幅ハーネステープ
寺岡製作所社製19mm幅ビニルテープ

お客様の仕様により結束物及び結束テープの巻付トライアルを無償で行っております。
ご来社および配送（往復送料はお客様ご負担）で承っておりますので、お気軽にお問い合わせください。
尚、製品のレンタルは一切行っておりませんのでご了承ください。
